Ống gió mềm là gì? Cấu tạo, phân loại và ứng dụng
Ống gió mềm là loại ống dẫn không khí có khả năng uốn cong, co giãn và thay đổi hướng theo vị trí lắp đặt. Sản phẩm thường được dùng để nối từ đường ống gió chính đến miệng gió, thiết bị điều hòa hoặc các vị trí cấp – hồi khí trong hệ thống HVAC.
Tại Cao Su Nhựa Hải Lâm, chúng tôi cung cấp thông tin và giải pháp vật liệu cách nhiệt, bảo ôn cho nhiều hạng mục công nghiệp. Nếu hệ thống của bạn cần xử lý phần nhiệt, ngưng tụ hoặc bảo vệ đường ống, nên xác định rõ đang cần ống dẫn khí, lớp bảo ôn hay vật liệu đệm để chọn đúng sản phẩm.
Ống gió mềm là gì?
Ống gió mềm, tiếng Anh là flexible duct, là đường ống dẫn khí có thân ống không cố định hình dạng như ống tôn vuông hoặc tròn. Nhờ cấu tạo dạng cuộn, sản phẩm có thể đi qua vị trí hẹp hoặc kết nối với miệng gió ở khoảng cách không thẳng.
Trong hệ thống thông gió và điều hòa không khí, ống gió mềm thường đóng vai trò là đoạn nối cuối hoặc đoạn chuyển tiếp. Đường ống chính có thể sử dụng ống cứng để giữ tiết diện và lưu lượng ổn định, còn ống mềm đảm nhiệm việc đưa khí đến từng cửa cấp gió, cửa hồi gió hoặc thiết bị đầu cuối.
Ống dễ thi công ở mặt bằng phức tạp, nhưng không được lắp tùy ý. Khi bị bẻ gập, võng quá nhiều hoặc kéo căng không đều, trở lực tăng lên và lưu lượng khí thực tế có thể thấp hơn thiết kế.

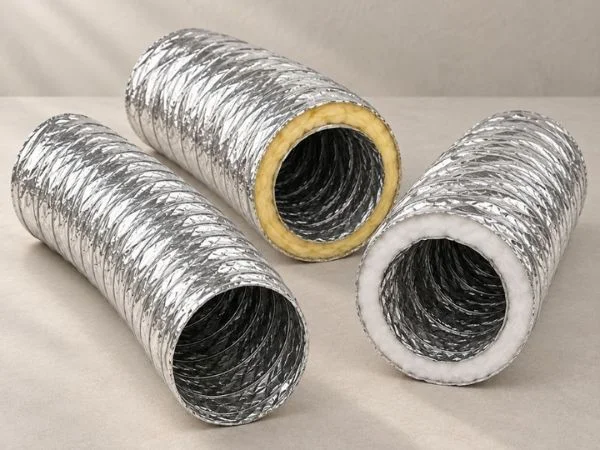

Cấu tạo của ống gió mềm
Tùy loại và mục đích sử dụng, một ống gió mềm có thể gồm nhiều lớp khác nhau. Cấu tạo phổ biến gồm:
Lớp dẫn khí bên trong
Lớp trong tiếp xúc trực tiếp với luồng không khí. Vật liệu có thể là màng nhôm, màng nhôm ghép polyester, vải phủ nhựa hoặc vật liệu polymer chuyên dụng. Lựa chọn lớp trong phụ thuộc vào nhiệt độ, độ ẩm, tốc độ gió và môi trường mà ống làm việc.
Lớp dẫn khí cần đủ kín để hạn chế rò rỉ. Với hệ thống điều hòa, bề mặt bên trong cũng cần hạn chế bị rách hoặc biến dạng trong quá trình kéo ống và cố định vào đầu nối.
Dây thép xoắn định hình
Một sợi dây thép xoắn chạy quanh thân ống giúp ống giữ được tiết diện tương đối ổn định khi uốn. Dây xoắn đồng thời tạo khả năng co giãn, cuộn gọn và mở rộng khi thi công.
Nếu dây thép bị gập gãy hoặc bị ép mạnh, thân ống có thể mất hình dạng. Vì vậy, khi vận chuyển và lắp đặt cần tránh kéo lê, đè vật nặng hoặc bẻ ống theo góc quá gấp.
Lớp bảo ôn
Ống gió mềm có bảo ôn thường có thêm lớp vật liệu cách nhiệt ở bên ngoài lớp dẫn khí. Lớp này giúp giảm trao đổi nhiệt giữa luồng khí trong ống và môi trường xung quanh. Trong đường gió lạnh, bảo ôn còn giúp hạn chế hiện tượng bề mặt ngoài bị hạ nhiệt và đọng sương khi gặp không khí ẩm.
Không phải mọi loại ống gió mềm đều có lớp bảo ôn. Ống không bảo ôn thường phù hợp với những đoạn ngắn, môi trường không yêu cầu kiểm soát nhiệt hoặc vị trí không có nguy cơ ngưng tụ. Nếu đường ống cấp khí lạnh đi qua trần kín, khu vực ẩm hoặc không gian có chênh lệch nhiệt độ lớn, cần xem xét loại có bảo ôn theo thiết kế.
Lớp áo ngoài
Lớp áo ngoài bảo vệ lớp bảo ôn và lớp dẫn khí khỏi bụi, va quệt nhẹ hoặc tác động của môi trường. Vật liệu có thể là màng nhôm, vật liệu phủ hoặc vải kỹ thuật. Lớp này không thay thế cho biện pháp chống va đập, chống nước hoặc chống cháy chuyên dụng.
Các loại ống gió mềm phổ biến
Ống gió mềm không bảo ôn
Đây là loại chỉ tập trung vào chức năng dẫn khí và tạo đường nối linh hoạt. Ống thường được dùng cho các đoạn ngắn, đường gió hồi, thông gió nhẹ hoặc vị trí mà nhiệt độ không cần duy trì ổn định.
Ưu điểm của loại này là nhẹ, dễ cuộn, dễ cắt và thi công nhanh. Nhược điểm là khả năng cách nhiệt hạn chế, vì vậy không nên mặc định sử dụng cho mọi đường gió lạnh.
Ống gió mềm có bảo ôn
Loại có bảo ôn gồm lớp dẫn khí, lớp cách nhiệt và lớp bảo vệ bên ngoài. Sản phẩm thường được cân nhắc cho đường gió cấp lạnh, đường ống đi trong trần hoặc khu vực cần hạn chế thất thoát nhiệt.
Khi lựa chọn, cần xem đồng thời khả năng cách nhiệt, độ kín, độ bền lớp ngoài và điều kiện môi trường. Lớp bảo ôn bị ép xẹp, rách hoặc hở mối nối sẽ làm hiệu quả thực tế giảm đáng kể.
Ống gió mềm nhôm
Ống gió mềm nhôm thường có lớp màng nhôm hoặc màng nhôm ghép làm lớp dẫn khí và bảo vệ. Loại này được dùng khá phổ biến trong thông gió, điều hòa và các đoạn kết nối cuối hệ thống.
Không nên dựa vào tên “ống nhôm” để suy ra khả năng chịu nhiệt hoặc chống cháy. Mỗi sản phẩm có giới hạn nhiệt độ và tiêu chuẩn riêng, nên cần kiểm tra tài liệu kỹ thuật khi dùng trong môi trường nóng, nhiều bụi hoặc dầu mỡ.
Ống gió mềm được dùng ở đâu?

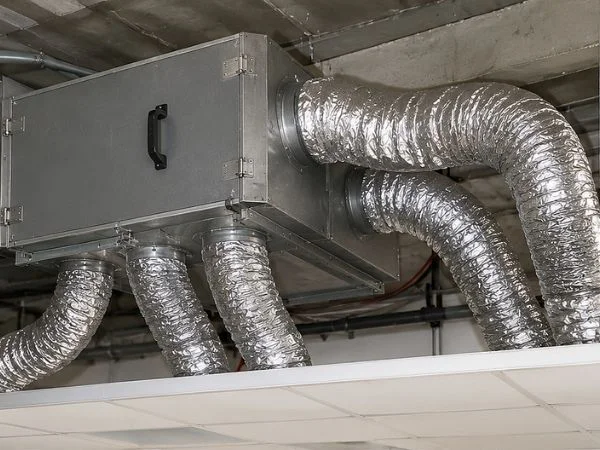

Hệ thống điều hòa không khí
Ứng dụng phổ biến nhất là kết nối hộp gió, ống gió chính với miệng gió trên trần. Ống mềm giúp điều chỉnh hướng đi mà không phải chế tạo quá nhiều đoạn co, cút hoặc chuyển tiếp bằng tôn.
Trong hệ thống cấp khí lạnh, cần quan tâm đến lớp bảo ôn và độ kín mối nối. Nếu ống rách hoặc bảo ôn bị nén, khí lạnh có thể thất thoát và bề mặt ngoài có nguy cơ đọng nước.

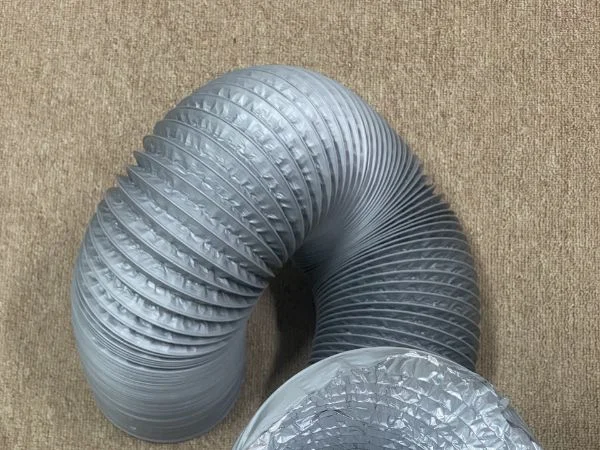

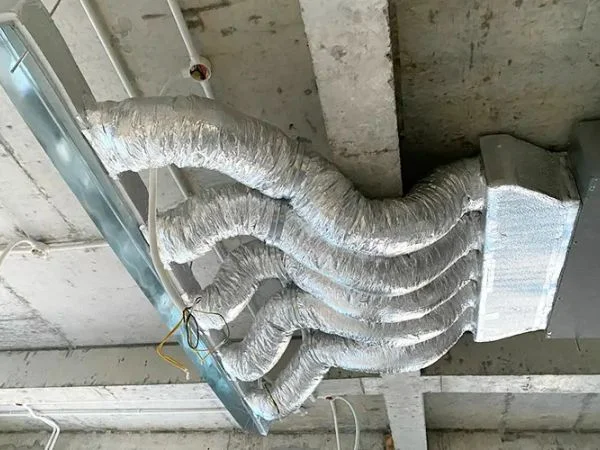

Hệ thống thông gió
Ống gió mềm có thể được dùng để dẫn khí tươi, khí hồi hoặc khí thải nhẹ. Việc sử dụng loại nào phụ thuộc vào lưu lượng, áp suất quạt, nhiệt độ và tính chất không khí.
Với khí có nhiều bụi, hơi dầu, hóa chất hoặc nhiệt cao, cần kiểm tra khả năng chịu môi trường. Ống gió mềm thông thường không mặc định phù hợp cho đường hút bụi công nghiệp hoặc đường khói.

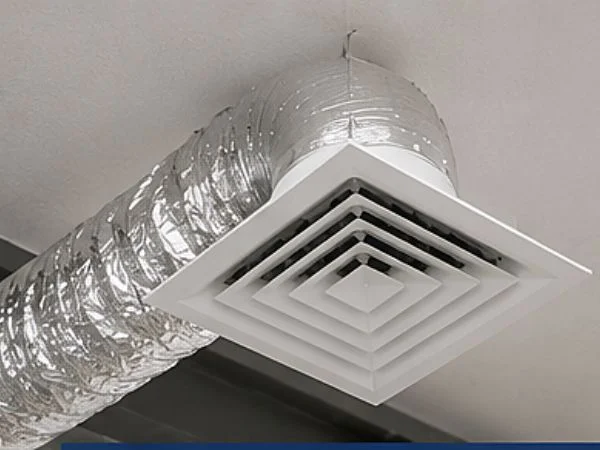

Kết nối thiết bị đầu cuối
Quạt, hộp gió, miệng gió và thiết bị xử lý không khí thường cần đoạn nối có khả năng hấp thụ sai lệch vị trí. Ống mềm giúp kết nối thuận tiện hơn, nhưng vẫn cần cổ nối, đai siết hoặc phụ kiện phù hợp để tránh xì khí.
Ưu điểm và hạn chế của ống gió mềm
Ưu điểm
- Dễ uốn và thích hợp với mặt bằng có nhiều vật cản.
- Trọng lượng thường nhẹ hơn hệ thống ống cứng cùng chức năng kết nối.
- Cuộn gọn, thuận tiện vận chuyển và đưa qua trần hoặc không gian hẹp.
- Rút ngắn thời gian gia công tại công trường.
- Có nhiều lựa chọn có bảo ôn hoặc không bảo ôn cho từng điều kiện sử dụng.

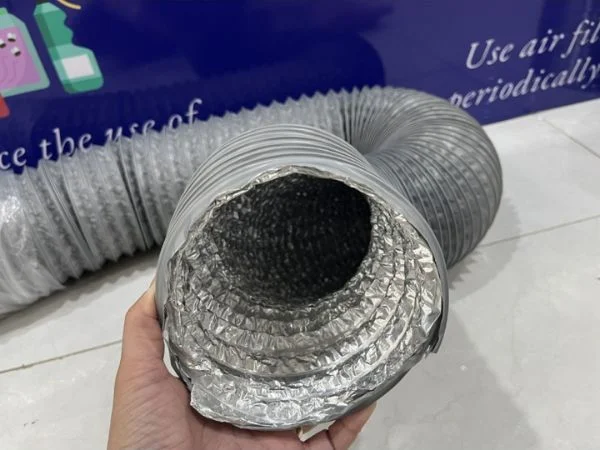

Ưu điểm ống gió mềm
Hạn chế
- Dễ tăng trở lực nếu bị võng, xoắn hoặc bẻ gập.
- Có thể bị rách, móp hoặc hư dây xoắn nếu thi công không cẩn thận.
- Không phù hợp với mọi mức áp suất, nhiệt độ và môi trường hóa chất.
- Việc vệ sinh, kiểm tra và thay thế có thể khó nếu lắp trong vị trí kín.
- Độ kín phụ thuộc nhiều vào cổ nối, đai siết và cách xử lý mối nối.
Vì vậy, ống gió mềm phù hợp nhất ở đoạn nối ngắn và đoạn cuối hệ thống. Với tuyến chính dài, áp suất cao hoặc yêu cầu giữ tiết diện nghiêm ngặt, ống cứng thường được ưu tiên.
Phân biệt ống gió mềm với ống gió cứng
Ống gió cứng có hình dạng ổn định, thường làm từ tôn mạ kẽm, inox hoặc vật liệu kỹ thuật khác. Loại này phù hợp với tuyến chính và đường dài cần kiểm soát lưu lượng, tổn thất áp suất.
Ống gió mềm phù hợp với đoạn nối, nhánh ngắn hoặc vị trí khó thi công. Đổi lại, ống nhạy cảm với độ võng, nếp gấp và tác động cơ học.
Trong nhiều công trình, hai loại được dùng kết hợp: ống cứng làm tuyến chính, ống mềm làm đoạn nối cuối. Cách này cân bằng giữa hiệu suất và sự thuận tiện khi thi công.
Phân biệt ống gió mềm với cao su xốp bảo ôn
Đây là hai khái niệm dễ bị nhầm. Ống gió mềm là sản phẩm dẫn không khí. Cao su xốp bảo ôn là vật liệu cách nhiệt dùng để bọc ngoài đường ống, van, thiết bị hoặc bề mặt cần hạn chế truyền nhiệt.
Nếu cần bọc bảo ôn cho đường ống, có thể tham khảo cao su lưu hóa xốp bảo ôn. Nếu cần tìm hiểu nhóm vật liệu dùng cho các hạng mục cách nhiệt khác, xem thêm sản phẩm cách nhiệt.
Một số ống gió mềm đã có sẵn lớp bảo ôn. Không nên tự động bọc thêm lớp khác nếu chưa kiểm tra kích thước, hệ treo và nguy cơ giữ ẩm giữa các lớp.
Cách chọn ống gió mềm phù hợp
Xác định lưu lượng và áp suất
Đường kính ống cần phù hợp với lưu lượng khí và áp suất quạt. Không nên chọn chỉ dựa vào kích thước miệng gió. Ống quá nhỏ làm tăng tốc độ khí và tổn thất áp suất; ống quá lớn khó bố trí và tăng chi phí.
Xác định chiều dài và số đoạn uốn
Đo khoảng cách từ đầu nối đến miệng gió, tính cả phần nối và đoạn cần kéo thẳng. Quá nhiều đoạn uốn vẫn làm giảm hiệu quả dù đường kính đã chọn đúng.
Chọn có bảo ôn hay không
Với đường gió lạnh, khu vực ẩm hoặc không gian kín, nên xem xét ống có bảo ôn và kiểm tra nguy cơ ngưng tụ. Với đường gió hồi hoặc thông gió ở môi trường ổn định, loại không bảo ôn có thể phù hợp hơn.
Kiểm tra nhiệt độ và môi trường
Hãy xác định ống tiếp xúc với khí lạnh, khí nóng, bụi, dầu, hóa chất hay hơi ẩm. Cùng kiểu dáng nhưng vật liệu khác nhau có thể có giới hạn sử dụng rất khác nhau.
Kiểm tra yêu cầu cháy và vệ sinh
Công trình công cộng, nhà xưởng, bếp, phòng sạch hoặc khu vực có yêu cầu an toàn riêng cần xem tiêu chuẩn vật liệu trước khi mua. Nếu phải vệ sinh định kỳ, nên tính đến khả năng tiếp cận và thay thế từ khâu thiết kế.

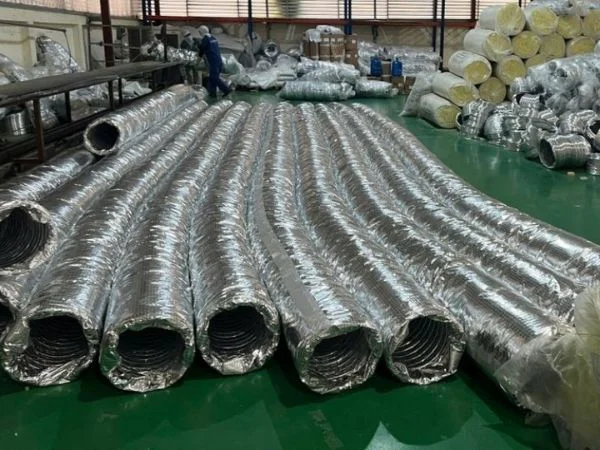

Lưu ý khi lắp đặt ống gió mềm
Trước hết, kiểm tra ống có bị rách, thủng, móp hoặc đứt dây xoắn hay không. Khi thi công, mở ống theo tuyến đã định và hạn chế xoắn quanh trục. Thân ống cần được kéo tương đối thẳng để giảm nếp gấp và trở lực.
Không để ống võng quá nhiều giữa các điểm treo. Không đặt ống trực tiếp lên cạnh sắc của trần, xà hoặc khung kim loại. Các đầu nối phải được cố định chắc, siết đủ chặt và xử lý kín theo yêu cầu của hệ thống. Sau khi lắp, nên kiểm tra bằng cách vận hành quạt, quan sát độ rung, tiếng rít bất thường và tình trạng xì khí tại mối nối. Nếu một đoạn ống bị xẹp khi hệ thống chạy, cần tìm nguyên nhân từ áp suất, dây treo, nếp gấp hoặc vật cản thay vì chỉ tăng công suất quạt.
Câu hỏi thường gặp về ống gió mềm
Ống gió mềm có thay thế hoàn toàn ống gió cứng không?
Không. Ống mềm phù hợp với đoạn nối và tuyến ngắn cần linh hoạt. Đường gió chính, tuyến dài hoặc hệ thống có áp suất lớn thường cần ống cứng để kiểm soát tiết diện và tổn thất áp suất tốt hơn.
Ống gió mềm có chống ngưng tụ không?
Chỉ loại có cấu tạo và lớp bảo ôn phù hợp mới hỗ trợ hạn chế ngưng tụ. Hiệu quả còn phụ thuộc vào độ kín của mối nối, độ ẩm môi trường, chênh lệch nhiệt độ và tình trạng lớp bảo ôn sau lắp đặt.
Ống gió mềm có cách âm không?
Một số sản phẩm có lớp vật liệu hỗ trợ giảm truyền âm, nhưng không nên đồng nhất ống gió mềm với vật liệu tiêu âm. Tiếng ồn còn liên quan đến quạt, tốc độ khí, tiết diện ống, độ rung và cách treo. Muốn xử lý âm học cần đánh giá cả hệ thống.
Có nên dùng ống gió mềm cho đường khói bếp không?
Không nên chọn theo tên gọi chung. Khói bếp có thể chứa dầu mỡ, hơi nóng và cặn bám, nên cần loại ống, phụ kiện và phương án vệ sinh phù hợp. Với hệ thống có yêu cầu nhiệt hoặc an toàn cháy, phải theo thiết kế kỹ thuật và tài liệu của nhà sản xuất.
Ống gió mềm có thể lắp ngoài trời không?
Chỉ nên lắp ngoài trời khi sản phẩm được thiết kế cho môi trường đó và có giải pháp bảo vệ khỏi nắng, mưa, gió, va đập và tia UV. Ống dùng trong trần hoặc trong nhà không mặc nhiên phù hợp với điều kiện ngoài trời.
Kết luận
Ống gió mềm là giải pháp dẫn khí linh hoạt cho các đoạn nối giữa đường ống chính và thiết bị đầu cuối. Khi chọn, cần xét lưu lượng, áp suất, đường kính, chiều dài, bán kính uốn, bảo ôn, nhiệt độ và môi trường sử dụng.
Điểm quan trọng nhất là không dùng ống mềm để thay thế tùy tiện cho ống cứng, cũng không nhầm ống gió với vật liệu bảo ôn. Một lựa chọn đúng phải xuất phát từ chức năng thực tế của hệ thống và thông số kỹ thuật của sản phẩm.
