Cách chọn thảm chống tĩnh điện cho dây chuyền lắp ráp điện tử theo tiêu chuẩn IEC 61340
Thảm ESD cho dây chuyền lắp ráp điện tử là thiết bị bảo vệ cơ bản nhất tại mỗi vị trí làm việc. Nhưng không phải loại thảm ESD nào cũng phù hợp – chọn sai thông số điện trở hoặc sai vị trí lắp đặt khiến toàn bộ hệ thống kiểm soát ESD không còn hiệu quả, dù nhà máy đã đầu tư đủ thiết bị bảo hộ khác.
Bài viết này hướng dẫn cách chọn thảm chống tĩnh điện cho dây chuyền lắp ráp điện tử theo đúng tiêu chuẩn IEC 61340-5-1, kèm thông số cho từng vị trí cụ thể trong xưởng.
Tại sao dây chuyền lắp ráp điện tử cần thảm chống tĩnh điện?
Dây chuyền lắp ráp điện tử là môi trường phát sinh tĩnh điện liên tục – từ chuyển động của kỹ thuật viên, băng tải nhựa, bao bì đóng gói đến không khí điều hòa khô trong mùa đông. Mỗi lần tay chạm vào linh kiện mà chưa tiêu tán điện tích đều là một lần rủi ro ESD.
Thiệt hại không chỉ là linh kiện chết ngay tại chỗ – mà còn là latent damage (lỗi tiềm ẩn): linh kiện qua kiểm tra nhưng hỏng sau 2-6 tuần vận hành ở thành phẩm. Với dây chuyền sản xuất hàng nghìn board mạch mỗi ngày, chi phí warranty (bảo hành) và thu hồi sản phẩm từ latent damage thường cao hơn rất nhiều so với chi phí đầu tư thảm chống tĩnh điện đúng chuẩn từ đầu.
Thảm ESD tại mỗi bàn làm việc tạo vùng an toàn ngay tại điểm tiếp xúc linh kiện, giúp tiêu tán điện tích từ tay kỹ thuật viên trước khi chúng có cơ hội phóng vào linh kiện nhạy cảm.
Tiêu chuẩn IEC 61340-5-1 với thảm ESD trong môi trường sản xuất
IEC 61340-5-1 là tiêu chuẩn quốc tế chính cho kiểm soát ESD trong môi trường sản xuất điện tử, được áp dụng rộng rãi bởi các nhà máy xuất khẩu sang Nhật Bản, Hàn Quốc và châu Âu. Tiêu chuẩn này xác định rõ vùng EPA (ESD Protected Area) và quy định cụ thể cho từng phần tử trong hệ thống.
Yêu cầu đối với bề mặt làm việc (workstation surface) bao gồm thảm ESD:
| Thông số | Yêu cầu IEC 61340-5-1 |
| Điện trở bề mặt (lớp trên) | 10⁶ - 10⁹ Ω |
| Điện trở tiếp địa (toàn hệ thống) | < 10⁹ Ω |
| Điện trở cực tiểu (không thấp hơn) | 10⁶ Ω - tránh gây shock hoặc phóng điện đột ngột |
| Thời gian tiêu tán điện tích | < 1 giây từ 1.000V xuống 100V |
| Tần suất kiểm tra | Tối thiểu 6 tháng/lần hoặc sau sự kiện bất thường |
Ngoài IEC 61340-5-1, một số nhà máy còn áp dụng ANSI/ESD S20.20 – tiêu chuẩn Mỹ với yêu cầu tương đương, thường gặp trong chuỗi cung ứng OEM cho thị trường Bắc Mỹ.
Thông số thảm chống tĩnh điện tại từng vị trí trong dây chuyền lắp ráp điện tử
Không phải mọi vị trí trong dây chuyền đều cần cùng một loại thảm. Mức độ nhạy cảm của linh kiện và cường độ thao tác khác nhau dẫn đến yêu cầu thông số khác nhau:
| Vị trí | Loại thảm | Độ dày | Ghi chú |
| Bàn lắp ráp SMD / THT | 2 lớp, dissipative | 2mm | Tiêu chuẩn cho đại đa số dây chuyền |
| Bàn hàn tay (hand soldering) | 2 lớp, chịu nhiệt bề mặt | 2mm | Kiểm tra điện trở thường xuyên hơn |
| Bàn kiểm tra IQC / OQC | 2 lớp, dissipative | 2mm | Kết hợp wrist strap cho người kiểm tra |
| Bàn rework / sửa chữa | 2 hoặc 3 lớp | 2-3mm | Tùy mức nhạy cảm của linh kiện rework |
| Sàn khu EPA (đứng, di chuyển) | 3 lớp hoặc gạch ESD | 3-4mm | Kết hợp heel grounder hoặc ESD shoes |
| Bàn lắp ráp IC nhạy cảm cấp 1 | 3 lớp, dissipative | 3mm | Điện trở ổn định theo nhiệt độ quan trọng |
Cách chọn thảm ESD theo từng khu vực làm việc trong xưởng lắp ráp điện tử

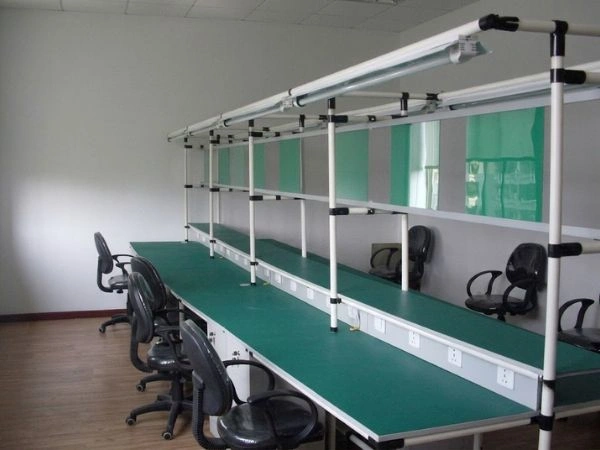

Bàn lắp ráp SMD và THT
Đây là vị trí chiếm số lượng nhiều nhất trong dây chuyền. Thảm chống tĩnh điện 2 lớp dày 2mm là lựa chọn tiêu chuẩn – phủ toàn bộ mặt bàn, thêm 5-10cm so với mép bàn để tránh linh kiện rơi ra ngoài vùng bảo vệ.
Màu xanh lá là phổ biến nhất, giúp nhận diện khu EPA và kiểm tra ngoại quan bề mặt dễ hơn. Thảm phải có ít nhất một đầu ground snap (nút bấm tiếp địa) để kết nối dây nối đất.
Bàn hàn tay
Thao tác hàn sinh nhiệt cục bộ tại một điểm, nhưng không đủ để ảnh hưởng điện trở toàn bộ thảm nếu chọn đúng loại. Chọn thảm có lớp trên kháng nhiệt hoặc có tấm lót silicone nhỏ tại vùng đặt mỏ hàn. Kiểm tra điện trở tại bàn hàn với tần suất 3 tháng/lần thay vì 6 tháng, vì bề mặt dễ bị oxy hóa do khói hàn.
Bàn kiểm tra IQC và OQC
Người kiểm tra tiếp xúc trực tiếp với linh kiện chưa qua lắp ráp (IQC) hoặc sản phẩm hoàn chỉnh (OQC). Thảm chống tĩnh điện tại đây cần kết hợp với wrist strap (vòng đeo tay chống tĩnh điện) nối đất cho người đứng kiểm tra – thảm đơn lẻ không đủ hiệu quả nếu người thao tác không mang wrist strap.
Khu vực rework
Rework là khu vực có mật độ ESD cao nhất trong dây chuyền vì linh kiện được tháo lắp nhiều lần, đã qua một lần chịu nhiệt. Thảm 3 lớp phù hợp hơn tại đây nếu nhà máy xử lý linh kiện nhạy cảm cấp 1. Bề mặt bàn rework cũng cần đủ rộng cho toàn bộ bo mạch và dụng cụ, tránh linh kiện tháo ra đặt ngoài vùng bảo vệ.
Sàn khu EPA
Sàn EPA cần thảm ESD dày 3-4mm hoặc gạch ESD kết hợp. Lưu ý quan trọng: thảm sàn chỉ có tác dụng khi người đứng trong khu EPA mang ESD shoes hoặc heel grounder (vòng đeo gót chân) – nếu mang giày thông thường, tĩnh điện từ người không thể tiêu tán được dù sàn có thảm ESD.
Những lưu ý khi sử dụng và kiểm tra thảm chống tĩnh điện trong dây chuyền sản xuất
Lắp đặt đúng cách
Mỗi thảm chống tĩnh điện phải có ground cord (dây nối đất) nối vào đường tiếp địa của thiết bị hoặc tòa nhà. Ground cord thường có trở kháng giới hạn 1MΩ tích hợp – tuyệt đối không thay bằng dây đồng thông thường vì thiếu trở kháng bảo vệ an toàn cho người dùng.
Đầu nối ground snap đặt tại một góc cạnh thảm. Dây không được quá căng hoặc bị cuốn dưới chân bàn, dễ gây đứt điểm nối mà không ai phát hiện ngay.
Vệ sinh và bảo trì
Bề mặt thảm ESD nên được lau bằng ESD mat cleaner hoặc IPA (isopropyl alcohol) loãng. Tránh dùng dung môi mạnh như acetone, MEK hay các chất tẩy rửa không chuyên dụng vì sẽ làm thay đổi điện trở bề mặt và giảm hiệu quả bảo vệ.
Dầu mỡ, hóa chất flux hàn bám lâu ngày trên bề mặt làm tăng điện trở cục bộ – đây là nguyên nhân phổ biến khiến thảm kiểm tra vượt ngưỡng dù nhìn bề ngoài vẫn bình thường.
Kiểm tra điện trở định kỳ
Kiểm tra bằng ESD surface resistance tester (thiết bị đo điện trở bề mặt) theo chu kỳ 6 tháng/lần là yêu cầu tối thiểu của IEC 61340-5-1. Đo tại tối thiểu 3 điểm khác nhau trên mặt thảm – góc, trung tâm và vị trí thường xuyên đặt linh kiện.
Kết quả nằm ngoài vùng 10⁶ – 10⁹ Ω là tín hiệu cần thay thảm ngay, không điều chỉnh hoặc cố vệ sinh thêm.
Xem thêm thông số kỹ thuật và cách lựa chọn thảm chống tĩnh điện phù hợp tại trang sản phẩm thảm cao su chống tĩnh điện. Nếu cần nắm rõ cơ chế hoạt động và cấu tạo lớp trước khi chọn, quý khách có thể đọc thêm bài thảm chống tĩnh điện ESD là gì.
Quý đối tác và khách hàng có nhu cầu tư vấn chuyên sâu về giải pháp vật liệu, vui lòng liên hệ với Cao Su Hải Lâm. Chúng tôi luôn sẵn sàng lắng nghe và giải đáp mọi yêu cầu kỹ thuật khắt khe nhất để mang lại hiệu quả tối ưu cho dự án.

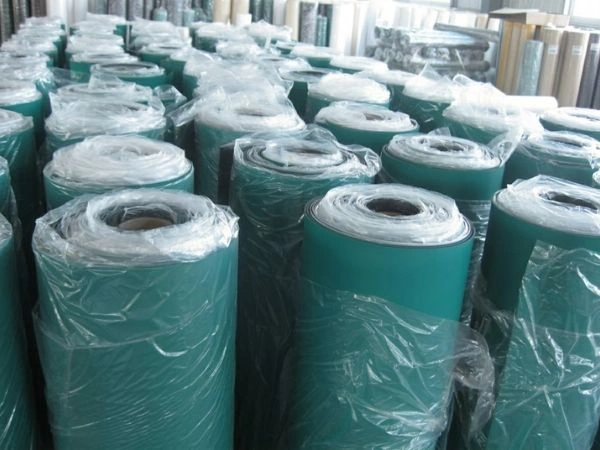

Cao Su Nhựa Hải Lâm cung cấp thảm chống tĩnh điện ESD 2 lớp và 3 lớp cho dây chuyền lắp ráp điện tử, kèm datasheet điện trở và ground cord. Kho tại Hà Nội (Hà Đông) và TP.HCM (Bình Tân), giao hàng toàn quốc.
Câu hỏi thường gặp khi chọn thảm ESD cho dây chuyền lắp ráp điện tử
Thảm ESD 2 lớp và 3 lớp khác nhau như thế nào và nên chọn loại nào cho dây chuyền điện tử?
Thảm 2 lớp có lớp trên dissipative (10⁶ – 10⁹ Ω) và lớp dưới conductive dẫn điện tích ra đất – phù hợp cho phần lớn bàn lắp ráp SMD, THT và kiểm tra thông thường. Thảm 3 lớp thêm một lớp giữa phân phối điện tích đều hơn, giúp điện trở ổn định hơn khi nhiệt độ môi trường thay đổi – phù hợp cho bàn rework và dây chuyền lắp IC nhạy cảm cấp 1. Với nhà máy chưa có yêu cầu đặc biệt, thảm 2 lớp đã đáp ứng đủ tiêu chuẩn IEC 61340-5-1.
Chu kỳ kiểm tra điện trở thảm ESD trong dây chuyền lắp ráp nên thực hiện bao lâu một lần?
Tối thiểu 6 tháng/lần theo IEC 61340-5-1. Riêng bàn hàn tay nên kiểm tra mỗi 3 tháng vì khói hàn và flux bám bề mặt làm thay đổi điện trở nhanh hơn. Ngoài chu kỳ định kỳ, cần kiểm tra lại ngay sau khi thảm bị tràn hóa chất, hàng hóa đè lên lâu, hoặc sau bất kỳ sự cố ESD nào được ghi nhận trong khu vực.
Thảm chống tĩnh điện có cần thay định kỳ không hay chỉ thay khi hỏng?
Không có chu kỳ thay thảm cố định – tiêu chí thay là kết quả điện trở, không phải thời gian. Khi đo điện trở bề mặt vượt 10⁹ Ω hoặc thấp hơn 10⁶ Ω, cần thay ngay dù thảm trông vẫn bình thường. Về mặt thực tế, thảm chất lượng tốt trong môi trường sạch và được vệ sinh đúng cách thường đạt 3-5 năm trước khi điện trở ra ngoài vùng an toàn.
Có thể dùng thảm esd cho xưởng điện tử không?
Cần kiểm tra điện trở trước khi quyết định. Thảm màu đen thường là loại conductive (10³ – 10⁵ Ω), không phải dissipative – tốc độ dẫn điện quá nhanh và có thể gây shock cho người hoặc phóng điện đột ngột vào linh kiện nhạy cảm. Chỉ dùng thảm đen trong ứng dụng EPA đặc biệt có hướng dẫn rõ ràng, không tự ý thay thế thảm xanh dissipative trong dây chuyền lắp ráp thông thường.
