Thảm chống tĩnh điện là gì? Cơ chế và cấu tạo

Thảm chống tĩnh điện là gì là câu hỏi được rất nhiều kỹ sư dự án và chủ nhà xưởng quan tâm khi thiết kế phòng sạch lắp ráp linh kiện. Hãy cùng Cao Su Nhựa Hải Lâm tìm hiểu chi tiết về cấu tạo, cơ chế hoạt động và cách lựa chọn thảm chống tĩnh điện tối ưu nhất qua bài viết dưới đây.

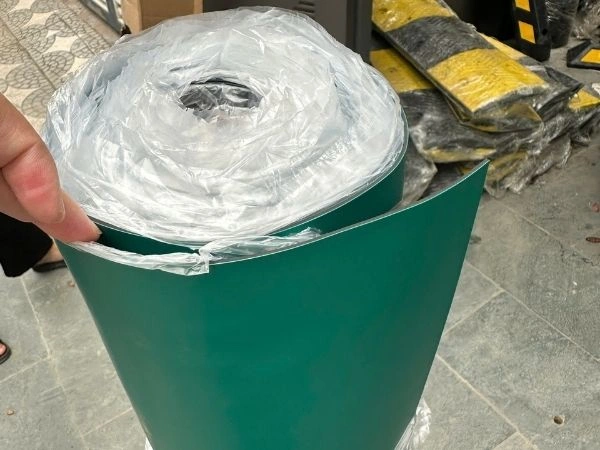

Thảm chống tĩnh điện là gì?

Thảm chống tĩnh điện là gì? Đây là loại tấm cao su kỹ thuật đặc biệt có khả năng dẫn điện tích có kiểm soát. Nó hoạt động trung gian giữa hai trạng thái: không dẫn điện nhanh như kim loại (để tránh gây đoản mạch, giật điện cho công nhân) và không cách điện hoàn toàn như các tấm nhựa thông thường (vốn giữ lại điện tích gây phóng điện).

Nhiệm vụ cốt lõi của thảm ESD là tiêu tán điện tích tích lũy trên bề mặt dụng cụ, linh kiện hoặc tay người tiếp xúc xuống hệ thống nối đất một cách từ từ và an toàn.

Thảm chống tĩnh điện thường được chia làm hai dạng ứng dụng:

• Thảm trải bàn (Bench Mat): Dùng trải trực tiếp trên mặt bàn thao tác lắp ráp, dán vi mạch, kích thước thông dụng từ 600 mm x 1200 mm đến 1000 mm x 10000 mm.
• Thảm trải sàn (Floor Mat): Dùng trải trên nền nhà xưởng, khu vực lối đi phòng sạch, kết hợp với giày chống tĩnh điện để tiêu tán điện tích của người đi lại.

ESD là gì? Tại sao phòng điện tử bắt buộc phải kiểm soát?

ESD (Electrostatic Discharge) là hiện tượng phóng điện tích tích lũy giữa hai vật thể có điện thế khác nhau. Trong môi trường sản xuất điện tử, điện tích tích lũy trên người, dụng cụ hoặc bề mặt làm việc có thể đạt hàng nghìn volt – đủ để phá hủy cổng logic, MOSFET hoặc vi mạch tích hợp chỉ trong vài nano giây.

Ba nguồn tĩnh điện phổ biến trong xưởng điện tử:

• Quần áo, giày dép của công nhân khi di chuyển
• Bao bì, hộp nhựa thông thường
• Bề mặt làm việc không được xử lý ESD

Cấu tạo 2 lớp và 3 lớp của thảm cao su ESD

Để thực hiện nhiệm vụ tiêu tán điện tích tối ưu, thảm chống tĩnh điện chất lượng cao được sản xuất với cấu trúc phân tầng thông minh bằng chất liệu cao su tổng hợp bền bỉ:

Cấu tạo 2 lớp (Dòng thảm thông dụng nhất)

Đây là cấu trúc tiêu chuẩn được ứng dụng rộng rãi nhất trong các nhà máy điện tử nhờ độ bền cao và chi phí tối ưu:

• Lớp trên (Working Layer – Màu xanh/xám): Là lớp cao su tiêu tán tĩnh điện (Dissipative). Lớp này có điện trở bề mặt dao động từ 10 mũ 6 đến 10 mũ 9 Ohm, có nhiệm vụ thu gom điện tích từ vật tiếp xúc và truyền dẫn từ từ để tránh hiện tượng phóng điện đột ngột.
• Lớp dưới (Conductive Layer – Màu đen): Là lớp cao su dẫn điện mạnh (Conductive). Lớp này có điện trở bề mặt cực thấp, chỉ từ 10 mũ 3 đến 10 mũ 5 Ohm, giúp gom toàn bộ điện tích từ lớp trên và dẫn truyền nhanh chóng ra các cọc Snap nối đất để đi xuống lòng đất.

Cấu tạo 3 lớp (Dòng thảm cao cấp)

Thường được dùng làm thảm sàn nhờ khả năng giảm mỏi cơ học tốt cho công nhân đứng làm việc lâu dài:

• Lớp trên (Màu xanh/xám): Lớp tiêu tán điện tích dải điện trở từ 10 mũ 6 đến 10 mũ 9 Ohm.
• Lớp giữa (Lớp đệm xốp): Là lớp mút cao su xốp đàn hồi cao, có tính chất cách điện tốt (điện trở lớn hơn 10 mũ 12 Ohm), giúp giảm áp lực mỏi chân khi đứng làm việc liên tục nhiều giờ.
• Lớp dưới (Màu đen): Lớp dẫn điện mạnh từ 10 mũ 3 đến 10 mũ 5 Ohm, đảm bảo gom điện và kết nối trực tiếp với dây tiếp địa để giải phóng điện áp.

Cơ chế tiêu tán điện tích an toàn của thảm ESD

Quá trình triệt tiêu tĩnh điện trên bề mặt thảm ESD diễn ra theo quy trình khép kín 3 bước:

• Bước 1 – Tiếp xúc: Thiết bị mang điện áp tĩnh điện tiếp xúc trực tiếp với lớp mặt màu xanh lá của thảm.
• Bước 2 – Tiêu tán có kiểm soát: Nhờ điện trở lớp mặt (10 mũ 6 đến 10 mũ 9 Ohm), điện tích bắt đầu di chuyển xuyên qua lớp này một cách chậm rãi, không tạo ra tia lửa điện.
• Bước 3 – Truyền dẫn nối đất: Điện tích sau khi đi qua lớp trên sẽ được lớp cao su đen dẫn điện bên dưới hút lấy và dẫn truyền thẳng ra dây tiếp địa xuống đất.

Tiêu chuẩn: Theo tiêu chuẩn IEC 61340-4-1, thảm ESD phải tiêu tán điện tích từ mức điện áp cao 1000 Volt xuống dưới 100 Volt trong thời gian dưới 2 giây.

Phân biệt nhanh: Conductive với Dissipative vs Antistatic

Ngoài thảm chống tĩnh điện là gì. Rất nhiều khách hàng thường nhầm lẫn giữa ba thuật ngữ này dẫn đến việc mua phải các loại thảm kém chất lượng không đạt tiêu chuẩn kỹ thuật phòng sạch:

Cảnh báo kỹ thuật: Các dòng thảm nhựa PVC giá rẻ quảng cáo “chống tĩnh điện” thực chất chỉ đạt chuẩn Antistatic tạm thời bằng cách phun phủ một lớp hóa chất mỏng lên bề mặt. Lớp hóa chất này sẽ nhanh chóng bay hơi hoặc bị lau sạch sau vài tuần sử dụng, đưa thảm trở về trạng thái cách điện hoàn toàn cực kỳ nguy hiểm cho linh kiện.

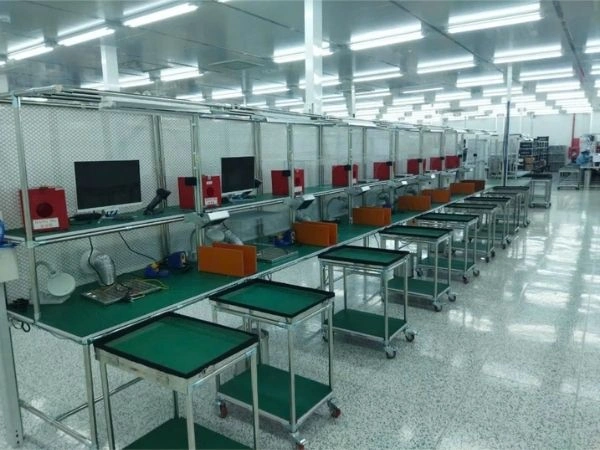

Ứng dụng thực tế của thảm chống tĩnh điện ESD

Nhờ khả năng triệt tiêu tĩnh điện tuyệt vời, thảm cao su ESD là vật tư tiêu chuẩn không thể thiếu trong nhiều lĩnh vực công nghệ cao:

• Trải bàn thao tác lắp ráp linh kiện (PCB Assembly): Đặt tại các trạm hàn tay, bàn gá mạch, vị trí dán vi mạch SMD/THT.
• Hệ thống phòng sạch (Cleanroom): Sử dụng làm thảm lót sàn kết hợp cùng giày chống tĩnh điện tại lối ra vào phòng sạch.
• Trạm sửa chữa thiết bị di động, phần cứng máy tính: Giúp kỹ thuật viên yên tâm sửa chữa vi mạch nhạy cảm mà không lo tĩnh điện từ cơ thể làm hỏng IC.
• Kho lưu trữ linh kiện điện tử: Trải kệ hàng, xe đẩy hàng di động để đảm bảo an toàn tuyệt đối khi vận chuyển nội bộ.

Hướng dẫn lựa chọn và lưu ý quan trọng khi thi công lắp đặt

Để hệ thống chống tĩnh điện hoạt động bền bỉ và đạt chuẩn kiểm định nhà xưởng, bạn cần lưu ý các nguyên tắc sau:

• Luôn đo kiểm tra điện trở thực tế: Sử dụng đồng hồ đo điện trở bề mặt chuyên dụng để kiểm tra ngẫu nhiên các điểm trên bề mặt thảm. Điện trở lớp mặt bắt buộc phải nằm trong dải 10 mũ 6 đến 10 mũ 9 Ohm và lớp đáy là 10 mũ 3 đến 10 mũ 5 Ohm.
• Bắt buộc phải nối đất đúng kỹ thuật: Thảm ESD hoàn toàn vô tác dụng nếu không được kết nối với dây tiếp địa. Mỗi tấm thảm bàn cần được gắn một cọc Snap đồng kết nối với dây tiếp địa chuyên dụng.
• Vệ sinh thảm đúng cách: Tuyệt đối không dùng các hóa chất tẩy rửa mạnh, xăng thơm hoặc dung môi hữu cơ vì chúng sẽ làm biến chất lớp cao su tiêu tán tĩnh điện. Chỉ nên dùng nước ấm pha xà phòng loãng hoặc dung dịch chuyên dụng.
• Độ dày phù hợp: Thảm bàn thao tác nên chọn độ dày từ 1.5 mm đến 2.0 mm để đảm bảo độ phẳng tối ưu. Đối với thảm sàn chịu tải xe đẩy và bước chân di chuyển liên tục, nên chọn độ dày tối thiểu từ 3.0 mm trở lên.

Câu hỏi thường gặp khi chọn mua thảm chống tĩnh điện (FAQ)

Thảm cao su ESD và các tấm cao su thông thường khác nhau thế nào?

Các dòng tấm cao su tự nhiên hay cao su tổng hợp thông thường có điện trở cực lớn (lớn hơn 10 mũ 12 Ohm), tức là vật liệu cách điện hoàn toàn, dễ tích điện do ma sát và tạo ra điện áp lớn. Thảm cao su ESD được pha trộn thêm bột carbon dẫn điện đặc biệt giúp đưa điện trở về dải kiểm soát an toàn để giải phóng điện tích một cách chủ động.

Thảm ESD màu xanh lá và màu đen có đặc tính chống tĩnh điện khác nhau không?

Không. Màu sắc bề mặt không quyết định đến khả năng tiêu tán điện tích. Thảm màu xanh lá được ưa chuộng lót bàn thao tác vì giúp công nhân dễ nhận diện linh kiện nhỏ và giảm mỏi mắt. Thảm màu đen hoặc xám thường dùng lót sàn để chịu bám bẩn tốt hơn, giữ thẩm mỹ lâu dài.

Thảm cao su chống tĩnh điện ESD có hạn sử dụng không?

Có. Khả năng tiêu tán tĩnh điện của cao su sẽ suy giảm dần theo thời gian do hiện tượng oxy hóa tự nhiên và ma sát mòn. Tuổi thọ trung bình của thảm ESD chất lượng tốt dao động từ 3 đến 5 năm nếu được bảo quản đúng kỹ thuật. Khuyến nghị đo kiểm định điện trở bề mặt định kỳ 6 tháng một lần để kịp thời thay thế.
