Hướng dẫn cách lắp đặt thảm chống tĩnh điện ESD đúng kỹ thuật

Quy trình thi công thảm ESD đòi hỏi độ chính xác cao để đảm bảo dòng điện tích được tiêu tán an toàn. Khác với các dòng cao su non thông thường hay mút xốp cao su non cách âm vốn có tính chất cách điện, thảm ESD cần được đấu nối tiếp địa đúng chuẩn để xả điện tích. Hãy cùng Cao Su Nhựa Hải Lâm khám phá cách lắp đặt thảm chống tĩnh điện chuẩn xác qua bài viết dưới đây.

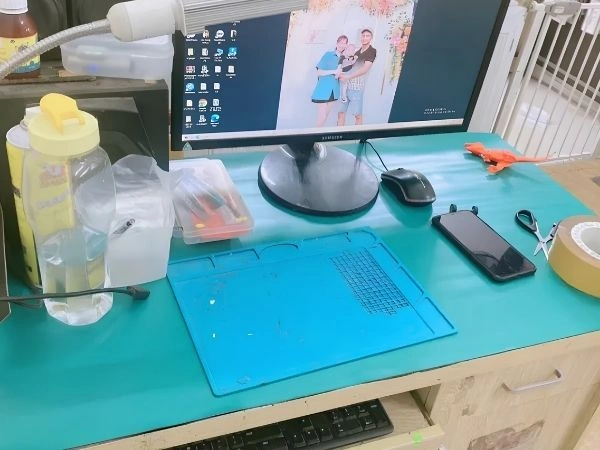

Tại sao phải biết cách lắp đặt thảm chống tĩnh điện đúng kỹ thuật?

Việc chỉ trải thảm lên sàn mà không đấu nối tiếp địa sẽ hoàn toàn vô tác dụng. Lắp đặt thảm ESD đúng quy trình mang lại những lợi ích cốt lõi sau:

• Bảo vệ linh kiện điện tử: Triệt tiêu dòng tĩnh điện có điện áp lên tới hàng nghìn Volt sinh ra do ma sát, ngăn ngừa hiện tượng chập cháy ngầm các vi mạch nhạy cảm (IC, MOSFET).
• Bảo vệ người lao động: Ngăn ngừa hiện tượng giật điện nhẹ gây khó chịu và loại bỏ nguy cơ phát tia lửa điện gây cháy nổ trong môi trường dung môi hóa chất.
• Đạt chuẩn nghiệm thu phòng sạch: Là điều kiện bắt buộc để nhà xưởng đạt chứng nhận ISO và vượt qua các kỳ đánh giá điện trở bề mặt đạt dải an toàn từ 10 mũ 6 đến 10 mũ 9 Ohm.

Chuẩn bị vật tư thi công

Để quá trình lắp đặt diễn ra thuận lợi, bạn cần chuẩn bị đầy đủ các vật tư kỹ thuật sau:

• Thảm cao su chống tĩnh điện ESD: Ưu tiên chọn tấm cao su ESD dạng cuộn độ dày 2 mm để đảm bảo độ bền cơ học tốt nhất.
• Băng dính đồng dẫn điện (Copper foil tape): Khổ rộng từ 1 cm đến 2 cm dùng để đi lưới dẫn điện dưới sàn.
• Keo dán thảm chuyên dụng: Dùng keo sữa chịu lực hoặc keo dẫn điện (có chứa hạt carbon mịn) để dòng điện tích truyền qua dễ dàng.
• Hệ thống dây tiếp địa (Grounding cord): Bộ nút bấm (terminal) đầu cốt đồng kết nối với dây dẫn để nối vào thanh đồng tiếp địa tổng của tòa nhà.

Lưu ý về độ dày: Khác với các tấm cao su non lót sàn mỏng nhẹ hoặc cao su non lót sàn xe tải chuyên giảm chấn, thảm bàn thao tác ESD nên chọn độ dày từ 1.5 mm đến 2.0 mm, trong khi thảm lót sàn chịu xe đẩy nên chọn độ dày tối thiểu từ 3.0 mm trở lên.

Cách lắp đặt thảm chống tĩnh điện ESD qua 5 bước

Bước 1: Xử lý bề mặt sàn

• Sàn thi công (bê tông, gạch men, sơn epoxy) phải đảm bảo phẳng mịn, khô ráo hoàn toàn và sạch bụi bẩn.
• Vệ sinh sạch các vết dầu mỡ (nếu có) bằng dung dịch chuyên dụng vì dầu mỡ là chất cách điện, sẽ làm mất tác dụng tiêu tán của hệ thống.

Bước 2: Đo đạc và pha cắt thảm

• Trải cuộn thảm cao su ESD ra sàn trước từ 24 đến 48 giờ để cao su nhả hết độ co ngót tự nhiên.
• Dùng thước thép và dao cắt chuyên dụng cắt thảm theo kích thước thực tế, tính toán sao cho hạn chế tối đa các mép nối ghép.

Bước 3: Đi hệ lưới băng dính đồng tiếp địa

• Dán các dải băng dính đồng trực tiếp xuống mặt sàn theo dạng lưới caro, khoảng cách giữa các đường dải đồng từ 1.5 mét đến 2 mét.
• Cố định chắc chắn các điểm giao nhau của lưới đồng. Kéo dài một đầu của dải băng đồng ra vị trí sẽ đặt hộp nối đất tổng.

Bước 4: Phết keo và trải thảm

• Quét đều một lớp keo dán lên bề mặt sàn (quét đè lên hệ lưới băng đồng). Đợi khoảng 15 đến 20 phút cho keo hơi se mặt.
• Trải thảm ESD xuống, đảm bảo lớp cao su màu đen (mặt dẫn điện) úp xuống mặt sàn để tiếp xúc trực tiếp với lớp keo và băng đồng.
• Dùng con lăn nặng từ 30 kg đến 50 kg lăn đều từ giữa tấm thảm ra các mép để đẩy sạch bọt khí, giúp thảm phẳng lỳ và bám dính tuyệt đối.

Bước 5: Đấu nối dây tiếp địa

• Tại các vị trí đã định vị trước, dùng dụng cụ dập để gắn các nút bấm terminal đồng xuyên qua 2 lớp thảm.
• Đấu đầu dây dẫn còn lại của nút bấm vào hệ thống lưới đồng hoặc bắt vít trực tiếp vào thanh tiếp địa tổng của phòng sạch.
• Tiêu chuẩn: Mỗi 30 mét vuông đến 50 mét vuông diện tích sàn nên bố trí ít nhất một điểm tiếp địa độc lập.

Tiêu chuẩn đo kiểm tra và nghiệm thu sau khi lắp đặt

Sau khi keo khô hoàn toàn (sau 24 giờ), bắt buộc phải dùng máy đo điện trở chuyên dụng để nghiệm thu hệ thống:

• Đo điện trở điểm – điểm (Rpp): Đặt hai quả nặng của máy đo cách nhau 1 mét trên mặt thảm. Chỉ số đạt chuẩn phải nằm trong dải: 10 mũ 6 đến 10 mũ 9 Ohm.
• Đo điện trở hệ thống nối đất (Rtg): Đặt một quả nặng trên thảm và đầu dây còn lại nối với điểm tiếp địa. Yêu cầu chỉ số đạt chuẩn: Nhỏ hơn 10 mũ 9 Ohm.
